离网逆变器系统原理及应用实验箱

SB-TYN05离网逆变器系统原理及应用实验箱



1、实验箱组成:

该系统由AC/DC电源模块、离网电源控制模块、开关控制模块、仪表监控模块、负载实验模块,等组成。

2、教学及研究实训项目:

实验1、逆变器逆变原理实验(通过逆变器各测试点的测试)

实验2、逆变电源直流输入欠过电压保护实验。

实验3、逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。

实验4、逆变器与市电互补自动切换实验

实验5、逆变器输出过载保护实验

实验6、逆变器输出欠、过压实验

3、运行技术条件

31、离网电源控制单元:系统根据实际的工作需要,通过开关单元的开和关,可实现对各类交流负载实现供电。

◆ 直流输入电压:12VDC

◆ 交流输出电压:220VAC

◆ 交流输出功率:200W

◆ 频率范围:50Hz

◆ 效率:84.5%

◆ 输出波形:正弦波

◆ 工作环境:温度-20℃50℃

◆ 相对湿度﹤90﹪(25℃

◆ 保护功能: 极性反接、过放、过压、短路、漏电、过热、过载、接地故障。

3.2AC/DC变换电源控制单元:系统根据实际的工作需要,通过开关电源单元的开和关,可实现对逆变电源实施直流输入供电。

◆ 交流输入电压:220VAC

◆ 直流输出电压:12VDC

◆ 直流输出功率:300W

◆ 工作环境:温度-20℃50℃

◆ 相对湿度﹤90﹪(25℃

◆ 保护功能: 短路、漏电、过热、过载、接地故障。

3.3、开关控制单元:所有系统内外单元的引线经隔离开关接至各自的端子上,在工作过程中,一旦发生漏电、短路、过流、过热情况,开关自动断开电源,起到保护仪器仪表和人身的安全。

3.4、显示单元:交流电压、交流电流、交流功率、设备工作温度。

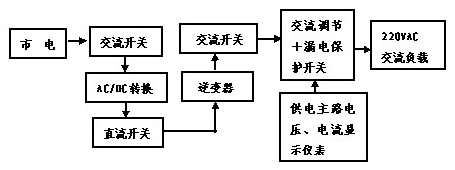

4、系统工作原理方框图

5、系统配置(配置单)

编号

产品名称

型号规格

数量

单位



1

实验箱

570*420*200mm

1



2

离风逆变器

DC-AC 300

1

系统自带

3

蓄电池

7Ah/12V

1

系统自带

4

实验跳线

50CM

1

实验附件

5

开关电源

12V/50W

1

系统自带

6

负载

交流

1

球泡灯

7

使用手册



1



8

钥匙



2



6、 售后服务

◆ 使用手册(含实验指导)

◆ 产品培训

021-61482202 021-61482206
