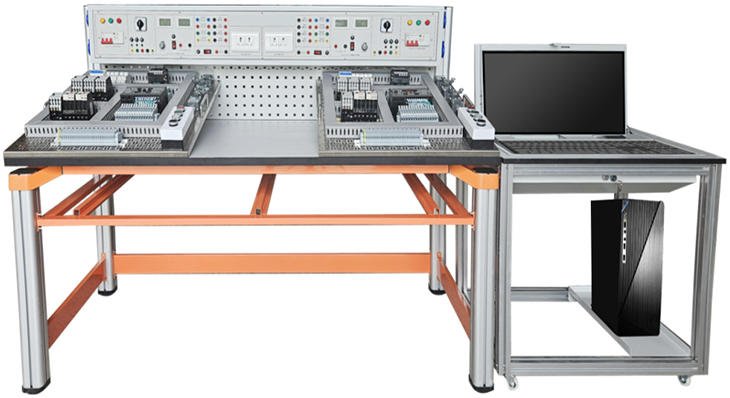

SBGZX-101C电气线路安装测试实训平台

一、整体概述

电气线路安装测试实训平台是集培训、实训、考核为一体的多功能设备。适用于各类院校、企业职工职业培训的教学培训、实操考核。该设备采用模块化组合设计，主要由三大部分组成，包括网孔板实训套件、智能控制技术操作平台、电脑桌等组成。

电气线路安装测试实训装置以综合实训为目的，是实验室的基础部分，网孔板实训套件根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块、不同项目的实训，电气线路安装测试实训装置适用范围广，电气线路安装测试实训平台由电源控制屏、PLC、变频器、触摸屏、实训网孔板、三相异步电动机以及低压电器元件等模块构成，可以完成电力拖动控制线路实训、PLC 应用技术实训、变频器应用技术实训、 PLC 与变频器的综合应用等实验实训内容。

二、设备技术指标

1. 外型：实训台尺寸1640mm×750mm×1200mm；电脑桌720mm×560mm×750mm；

2. 实训台架的材料：钢板、铝合金结构；

3. 电源：1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线380V 接插式2组、220V插座式2组，均通过组合开关进行关断。

4.整流二极管2组：提供整流二极管1N5408四个，用于能耗制动电路。

5.可调直流输出2路： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；固定DC24V/2A电源2组。

6.功率电阻2组：提供75Ω/75W功率电阻六个，用于降压启动电路，提供10Ω/25W功率电阻两个，用于能耗制动电路。

7. 保护2组：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。每个工位电源面板设有急停按钮。

序号	部件名称	功能及技术参数	数量
1	实训桌	1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设有用于存放网孔板的空格。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。立柱往上延伸用于固定实训屏和网孔板挂架型材。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。 5.后立柱往上延伸，用于固定实训屏和工具挂板，工具挂板设有网孔板挂钩，可以使网孔板倾斜放置在台面上，方便电器元件的安装固定。	1套
2	实训屏	钢制结构，表面氧化喷塑处理，电源输出包含固定交流输出：三相五线380V 接插式2组、220V插座式2组，均通过组合开关进行关断；可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；固定DC24V/2A电源2组；提供降压启动电阻6个，能耗制动电阻2只，提供整流二极管1N5408四个，用于能耗制动电路。另提供单相220V单元插座用于给电脑的供电。钢铝结构，装有4只万向轮，装有电脑显示屏翻转支架1套，适用于24吋以下显示屏的安装；底部设有电脑主机托板一个。	1套
3	电脑桌	钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。	1套
4	网孔板	600*700mm 不锈钢网孔板屏，安装把手，加厚设计。实训网孔板用于电气元件的安装和固定。	2块
5	PLC	FX3U-48MR	1个
6	变频器	FR-E840 0.75KW	1个
7	虚实结合实训	包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训（不少于36实训模块），指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。	1套
8	工业自动化数字孪生仿真软件（正版）	采用单片机技术，具备多路数字量输入输出、模拟量输入输出，有通讯接口与电脑相连，通过内置协议与上位机中虚拟仿真教学软件实时通讯，实现数据采集和对外控制等操作。具有RS232通信接口或USB通信接口、24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口、系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型，虚拟对象模型给出反馈信号，PLC等智能控制器根据信号执行相应的输出操作，以此反应整个系统执行动作过程。能在具有物理属性的3D环境中进行虚拟设备的仿真调试。具有高度的人机交互性，通过虚拟对象进行各种与实际环境中相1同的操作。软件通过PLC控制模式再现了以下虚拟工业场景，3D场景的PLC实验项目和35个PLC虚实结合控制实训模块1:1一致： 1）三层电梯控制 2）自动售货机 3）机械手 4）自动门 5）天塔之光 6）全自动洗衣机 7）自动成型机 8）红绿灯 9）装配流水线 10）四路抢答器 11）音乐喷泉 12）轧钢机 13）邮件分拣 14）物料分拣 15）多级传输 16）八段码显示 17）多种液体混合 18）双面铣床 19）电镀槽 20）交流电机正反转控制 21）小车运动 22）搅拌站 23）汽车灯光控制 24）汽车火花塞点火控制 25）加工中心控制 26）隧道监控 27）自动扶梯 28）CA6140普通车床PLC改造控制 29）X62W万能铣床PLC改造控制 30）T68卧式镗床PLC改造控制 31）M7120平面磨床PLC改造控制 32）Z3050摇臂钻床PLC改造控制 33）电动葫芦PLC改造控制 34）Z35摇臂钻床PLC改造控制 35）M1432A万能外圆磨床PLC改造控制	1套
9	触摸屏	触摸屏实训组件采用≥7 英寸彩色触摸屏，集成以太网接口、 RS485、USB 接口。≥262K 色 TFT 液晶屏，分辨率 800*480 四线制电阻式触摸屏；工业级低功耗 Cortex-A7CPU、4 核 800MH 主频，256M 内存，128M系统存储；集成 3 个串行接口(COM1:RS232,COM2:RS485，COM3:RS485),1 个 USB 接口，1 个以太网接口；内置 McgsPro 专业版；DC24V 供电，防护等级 IP65(前面板)，电磁兼容：工业三级。	1个
10	断路器	额定电流:16A;极数: 3P	2个
11	控制变压器	BK50	2个
12	熔断器	RT28-32X 1P	10个
13	熔断器保险芯	5A 10*38	10个
14	交流接触器	工作电压AC24V，工作电流 9A，绝缘电压690V，触点：2常开2常闭，安装方式导轨和螺钉安装，	8个
15	热过载继电器	NR4-63 1.6-2.5A	4个
16	四孔按钮盒	按钮盒4位	2个
17	按钮红色	红色，一常开一常闭，平头式	2个
18	按钮绿色	绿色，一常开一常闭，平头式	2个
19	按钮白色	白色，一常开一常闭，平头式	2个
20	按钮黑色	黑色，一常开一常闭，平头式	2个
20	行程开关	单轮式、自动复位，一常开一常闭双轮自锁各4个	8个
21	编程电缆	3米	2条
22	终端固定件	终端固定件	2套
23	灰色端子	带保险	60位
24	2.5mm²灰色端子	UK2.5B 灰色；额定横截面：2.5mm²，宽2.2mm，长48.5mm，端板宽度2.2mm，	58位
25	2.5mm²黄绿色端子	2.5mm²黄绿色端子	2位
26	快速标记条	打印字符1-30	2条
27	耗材	线槽、导轨、安装螺丝等	1批
