[产品型号]：SBK-790A [产品名称]：初级电工技术实训考核装置 [价格]：元 [在线客服]：

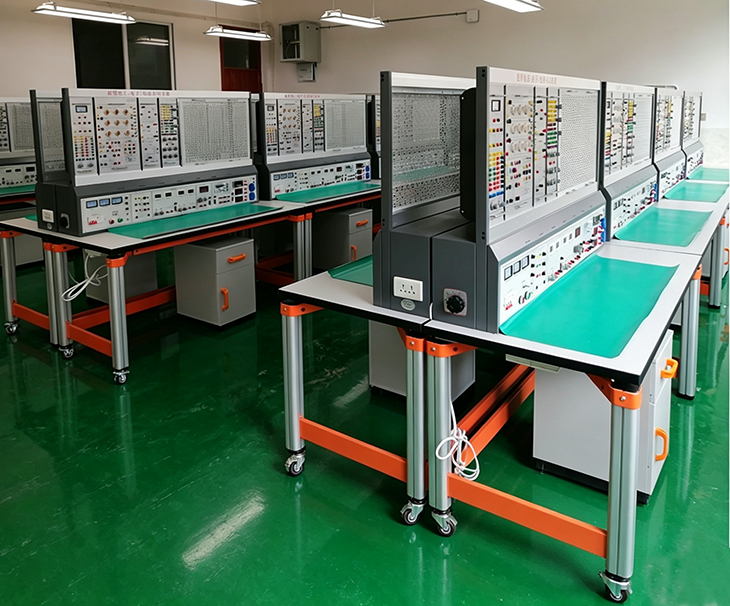

SBK-790A初级电工技术实训考核装置

初级电工技术实训考核装置是我公司根据教育部 “ 振兴 21 世纪职业教育课程改革和教材建设规划 ” 的要求，按照职业教育的教学和实训要求而研发的产品。结构合理，实训元器件采用挂箱式，并在实验挂箱的形式的基础上增加网孔板，能更好地实现学生动手实训，使之更能增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的新一代电工技术实训考核装置。

一、初级电工技术实训考核设备技术性能

1 、输入电源：三相四线（或三相五线）～ 380V±5% 50Hz

2 、温度： -10℃ ～ + 40℃ ，相对湿度＜ 85% （ 25℃ ）

3 、装置容量：＜ 1.5KVA

4 、重量： 120Kg

5 、外形尺寸： 1400mm × 700mm × 1500mm

二、实训装置基本配置及功能

初级电工技术实训台主要由实训屏、实训挂箱、实训桌等到组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：

1 、控制及交流电源部分

（ 1 ）提供三相固定 380V 交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

（ 2 ）提供单相 0 ～ 250V/ 2A 连续可调交流电源一路（配备一台 0.5KVA 单相调压器）。同时经整流环节可得一组 0-240V 连续可调直流电源，有表指示输出电压值。

（ 3 ）提供 2V 、 4V 、 6V 、 8V 、 10V 、 12V 、 14V 、 16V 、 18V 、 20V 、 24V 低压交流电源，电流 1.5A 。

（ 4 ）提供～ 220V 插座 2 只，为外部仪器提供工作电源。

（ 5 ）配备实训用 250V/30W 日光灯管及支架一套。

2 、直流电源部分

（ 1 ）双路恒流稳压电源，二路输出电压均为 0-30V ，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出追大电流为 1.5A ，具有预设式限流保护功能，输出有 0.5 级数字电流表、电压表指示，电压稳定度 10 -2 ，负载稳定度 10 -2 ，纹波电压 5mv 。

（ 2 ）低压直流稳压电源： +5V ，电流 0.5A ，有表指示。

3 、函数信号发生器：输出正弦波、矩形波、三角波

（ 1 ）频率范围： 5Hz-550KHz ，含五个频段。

（ 2 ）频率指示：由 Hz 表直接读出。

（ 3 ）电压输出范围：正弦波 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz

三级衰减： 0db ， 20db ， 40db ，具有连续细调

矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，幅度连续可调

三角波： 5Hz-250KHz ＞ 1V

4 、连续计数脉冲：输出频率 0.5-300KHz 。

5 、单次脉冲：每次可输出一对正负脉冲。

6 、仪表部分

（ 1 ）真有效值交流数字电压表一只，测量范围： 0-500V ， 0.5 级，三位半数显。

（ 2 ）真有效值交流数字电流表一只，测量范围： 0-2000mA ， 0.5 级，三位半数显。

（ 3 ）直流数显电压表一只，测量范围： 0-300V ， 0.5 级，三位半数显。

（ 4 ）直流数显电流表一只，测量范围： 0-2000mA ， 0.5 级，三位半数显。

（ 5 ）单相智能型功率、功率因数表

由一套微电脑，高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经 A/D 变换，采用专用 DSP 计算有功功率。功率的测量精度 0.5 级，电压、电流量程分别为 450V 、 5A ，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录 15 组功率和功率因数的测试结果数据，并可逐组查询。

（ 6 ）指针式直流微安表一只，量程 100uA ，精度 1.5 级。

7 、实验管理器

平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。

（二）实训挂箱及配件

1 、 DGJ-01 直流电路基本原理挂箱（一）

2 、 DGJ-02 直流电路基本原理挂箱（二）

3 、 DGJ-03 交流与磁电路电路基本原理挂箱（三）

4 、 DGJ-04 交流三相负载挂箱（四）

5 、 DGJ-05 基本定律定理挂箱（五）

6 、网孔板及电气控制元器件（网孔板 1 块，三相闸刀 1 把，交流接触器 4 只，时间继电器 1 只，热继电器 1 只，铁壳按钮 2 只，接线端子排 20 孔）

序号	名称	单位	数量	备注
1	电工部分实训挂箱及电机	块	1	01	直流电路基本原理一
		块	1	02	直流电路基本原理二
		块	1	03	基本定律实验
		块	1	04	交流/磁路基本原理
		块	1	05	灯箱负载
		块	1	06	测试电表一
		块	1	07	测试电表二
		台	1	SBDJ00	三相鼠笼异步电动机AC380V
2	电工部分电气元件	套	1	网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子20孔
3	工具	套	1	尖嘴钳1把，-字螺丝刀1把，+字螺丝刀1把，剥线钳1把。
4	电工连线	套	1	20根：长1000mm 黄4条、绿4条、红4条、黑4条、蓝4条 20根：长500mm 黄4条、绿4条、红4条、蓝4条、黑4条。叠插线：长1000mm10根电流插头线1根
5	实验说明书	套	1	指导学生实训
