电子工艺·电子技术实训台,电子工艺实训考核装置

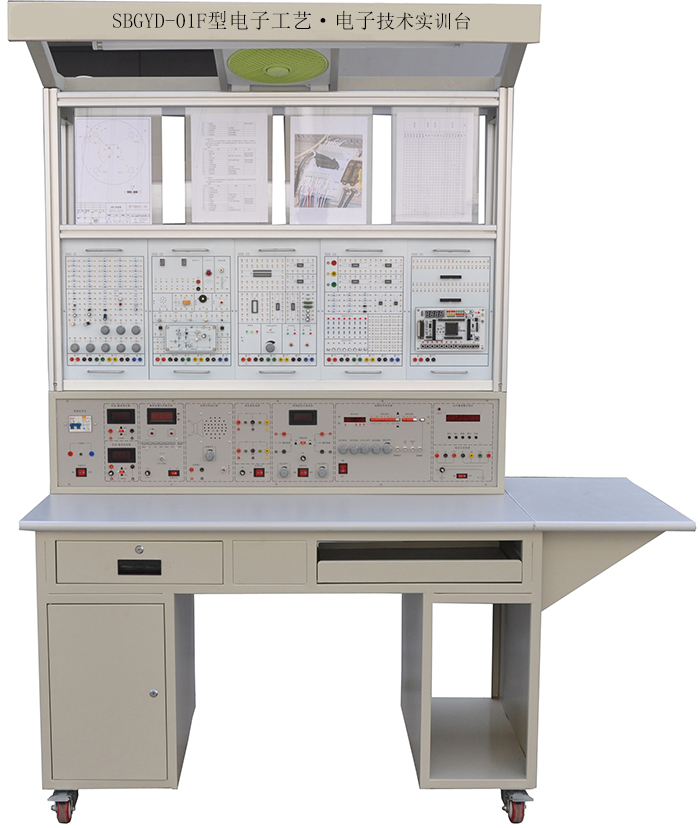

SBGYD-01F型电子工艺·电子技术实训台

一、产品概述

电子工艺·电子技术实训装置是按照职业教育的教学和实训要求而研制。适合《数字电子技术》、《模拟电子技术》、《电子工艺》、《CPLD原理及其应用技术》等课程的实训大纲要求，特别适用于高职、中专、职校等新建或扩建实训室，为迅速开设实训课提供了理想的实训设备。本实训台为单面单工位，学校可以根据实训室建设规模确定购买的数量。

二、技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.工作环境：温度 -10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜0.5kVA

4.外形尺寸：1280mm×700mm×2000mm

三、系统配置及性能

本实训装置主要由电源控制屏、实训桌、实训挂箱、实训板、实训工具等组成。

（一）DE-01电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板，提供交直流电源、函数信号发生器（含频率计）、各种测量仪表及实训器件等。控制屏的上方由工业铝合金型材构成，第一层既可用来挂元件盒（焊接工序用），也可用来挂挂箱（调试工序用）。第二层是两个PVC夹板，可用来夹放一些实训资料。顶部还设有电风扇和30W的日光灯（可作实训时的照明设备）各一个。控制屏的具体功能如下：

1.交流电源

包含交流220V电源及低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）。

2.测量仪表

★（1）、智能型真有效值交流数字毫伏表

1)测量范围：0.2mV～600V, 设置200mV、2V、20V、200V、600V五档量程，具有量程自动切换,超量程自动报警功能。

2)2.7寸TFT液晶屏显示四位测量值。

3)测量精度：±0.5%+5。

4)频率范围：10Hz～600KHz。

5)输入阻抗：1MΩ，输入电容≤30pF。

6)抽样率：5次/秒

7)工作温度范围：-20℃～+50℃。

8)上位机具有实时监视及关断功能。

9)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。（2）直流数字电压/电流表一只：直流数字电压表/电流表信号取样及调理电路、三位半A/D转换器ICL7107、四个LED共阳极红色数码管等组成，电压表量程分200mV、2V、20V、200V四档，输入阻抗为10MΩ，精度0.5级；电流表量程为2mA、20mA、200mA、2000mA四档，精度0.5级，琴键开关切换选择，设有过载保护功能，使用安全可靠。

（2）、智能型真有效值交流数字电压表

1)测量范围：0-500V,设置 2V/20V/200V/1000V四量程，量程自动切换,超量程报警。

2)2.7寸TFT液晶屏显示四位测量值，具有超量程自动提示功能。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（3）、智能型真有效值交流数字电流表

1)测量范围：0-5A, 设置2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程自动报警功能。

2)2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。

3)测量精度：±0.5%+4。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

（4）、智能型直流电压表

1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。

2) 2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

（5）、智能型直流电流表

1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。

2)2.7寸TFT液晶屏显示四位测量值，超量程提示。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

3、直流电源

（1）可调稳压电源（0～30V/1.5A）两路：从0V起调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。将两路0～30V电源通过适当的连接,可得到输出为0～±30V连续可调或0～60V连续可调的直流稳压电源。

（2）固定直流电源四路：电源电压分别为±12V、±5V，每路均有短路、过流保护和自动恢复功能。

4、DDS函功率数信号发生器、频率计

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

3.提供10路接线柱和接线端子转接口单元，实训操作方便。

4.音频功率放大器：用于放大电路扩音，也可作信号寻迹仪器使用。输入信号Vi≥10mV,功率P≥0.5W。

（二）实训挂箱

1.DE-01模拟电子技术实训挂箱（一）

提供模拟电子技术实训过程中所需要的电子元器件，包括二极管、电阻、电容、单结晶体管、单向晶闸管、电位器等元件。

2.DE-02模拟电子技术实训挂箱（二）

提供模拟电子技术实训过程中所需要的电子元器件，包括数码管、指示灯、LC振荡线圈、喇叭、继电器、蜂鸣器、复位按钮、三极管、场效应管、三端稳压块、银针等。另外还配有单管/负反馈两级放大器、射极跟随器、RC串并联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板，各线路板均设有4个专用弹性插脚，装、卸固定线路实训板便捷。

3.DE-03数字电子技术实训挂箱（一）

三态逻辑测试笔：三态逻辑分别由三个不同颜色的LED指示，高电平为红色发光管亮，低电平为绿色发光管亮，高阻态或非高、低电平值时黄色发光管亮。

脉冲信号发生器：单次脉冲源两路，正负脉冲输出；计数脉冲一路，频率0.5Hz～300kHz连续可调。

提供高可靠圆脚集成电路插座（14P 2只、16P 2只、28P 1只、40P 1只，各引脚接口均用防转柱引出）及其它器件。

4.DE-04数字电子技术实训挂箱（二）

提供八路逻辑电平显示和八路逻辑电平输出。

提供高可靠圆脚集成电路插座（8P 2只、14P 2只、16P 2只，各引脚接口均用防转柱引出）及其它器件。

5.DE-05 CPLD核心板实训挂箱

采用Altera公司的EPM7128芯片，含有128个宏单元，84个管脚，提供Maxplus II编程软件，并提供此芯片的并口数据下载接口、阵列键盘的引出接口。

6.DE-06 CPLD接口电路实训挂箱

提供实训过程中所需要的数码管显示单元、语音电路单元、发光管指示单元和独立按键单元模块。

（三）实训套件

包括抢答器电路、编码电子锁电路、可编程定时器电路、LED数字钟、全硅六管超外差式调幅收音机、47型万用表。

（四）实训工具

配备常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、焊锡丝、吸锡器等工具。

（五）DE-02实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造形美观大方。实训桌的右边设有电脑主机柜和专用键盘放置滑板，左边设有抽屉和工具柜各一个，并设有四个带刹车的轮子，便于移动和固定。

序号	名称	型号	数量	单位
1.	实训桌	实验台SYGYD-01F	1	台
2.		实验桌	1	张
3.		电风扇	1	台
4.		日光灯	1	个
5.		铝合金架	1	套
6.		有机玻璃板	8	块
7.	实验挂箱	DDZ-21	1	块
8.		DDZ-22	1	块
9.		DDZ-23	1	块
10.		DDZ-24	1	块
11.		DDZ-25	1	块
12.	实验模块	晶体管放大器/射极跟随器	1	块
13.		负反馈放大器	1	块
14.		差动放大器	1	块
15.		RC正弦振荡器	1	块
16.		OTL功率放大器	1	块
17.	实训套件	CPLD编程实验板	1	块
18.		抢答器电路	1	块
19.		电子锁电路	1	块
20.		LED数字钟	1	块
21.		全硅六管超外差式调幅收音机	1	块
22.		47型万用表	1	个
23.	实训工具实训工具	数字式万用表890B+	1	只
24.		元件盒	5	只
25.		剥线钳	1	把
26.		尖嘴钳	1	把
27.		斜口钳	1	把
28.		小十字螺丝刀	1	把
29.		大十字螺丝刀	1	把
30.		小一字螺丝刀	1	把
31.		大一字螺丝刀	1	把
32.		小镊子	1	把
33.		剪刀	1	把
