[产品型号]：SBDGJS-05 [产品名称]：维修电工技师高级技师技能实训考核装置 [价格]：元 [在线客服]：

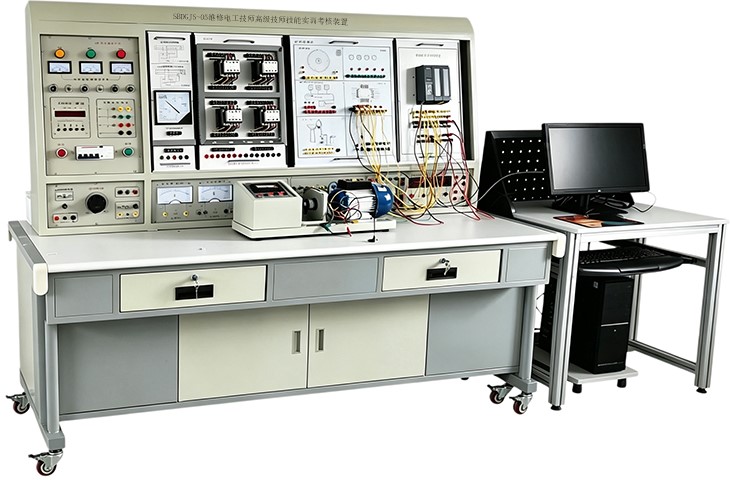

SBDGJS-05维修电工技师高级技师技能实训考核装置

一、概述

维修电工技师高级技师技能实训考核装置严格依据国家劳动与社会保障部颁布的《工人等级标准》与《职业技能鉴定规范》要求研发设计，是一款面向高级技能人才培养与认证的一体化综合实训平台。装置完美覆盖《初级维修电工》、《中级维修电工》至《高级维修电工》、《维修电工技师》全部课程要求的电气控制技能要点，通过集成可编程控制器（PLC）、变频调速器、工业触摸屏及多种实物模型，构建了真实的工业控制环境。本设备致力于让学员快速掌握现代电气控制与工业自动化的核心应用技术，具备极强的针对性、实用性与技术先进性，是各大人社部门职业技能鉴定中心、高等院校、职业院校及技师学院开展维修电工高级技师培训与技能等级认定考核的首选理想设备。

二、核心特点与优势

1.模块化设计，灵活实用：所有电气控制线路元器件均集成于标准化挂板，操作更换便捷，支持功能扩展与新项目开发，实训内容兼具典型性与工程实用性。

2.工业级配置，技术前沿：核心控制单元采用西门子S7-200 SMART PLC及MM420变频器，配套工业触摸屏，确保技能训练与当前工业主流技术同步，是培养工业自动化维修人才的关键。

3.安全规范，智能管理：电源输入配备电压型及电流型双重漏电保护器，全面保障操作者人身安全。内置定时报警记录仪，可自动记录操作错误次数，为技能考核提供客观、公正的量化标准。

4.理实一体，虚实结合：

实物训练：提供专用小电机模拟真实拖动系统，满足电气安装、调试、故障分析排除等全流程技能训练。

仿真实训：通过FLASH虚拟环境，可实现PLC虚拟接线、程序调试与状态监控，辅助理论学习与前期练习。

网络化监控：支持基于现场总线的组态监控实训，实现主站对多从站的实时监控，贴合现代工业网络化控制模式。

5.实物模型驱动，提升综合能力：独家集成小车运动控制与气动机械手两大实物实训模型，将编程控制与机械传动、传感器技术紧密结合，极大提升学员解决复杂工程问题的综合应用能力。

三、详细技术规格

项目	参数说明
输入电源	三相四线/五线制 AC380V ±10% 50Hz
工作环境	温度：-10℃ ~ +40℃；相对湿度：<85%(25℃)；海拔：<4000m
装置容量	< 1.5 kVA
安全保护	漏电保护动作电流 ≤30mA，动作时间 ≤0.1s
外形尺寸	1700mm × 700mm × 1630mm (长×宽×高)
装置重量	约100kg

四、系统基本配置与功能

本维修电工技师技能培训装置主要由电源控制箱、多功能实训挂箱、工业自动化核心组件、实物模型及实训桌组成。

（一）DW02 电源控制箱

作为系统总控，提供安全可靠的实验电源。包含三相电压指示、智能定时报警记录仪、交流电路综合测量电表（可测电压、电流、功率、电能等），以及能耗制动所需的低压交流电源与整流元件。

（二）核心实训组件

1.维修电工电气控制挂箱：提供完成所有传统电机控制线路所需的低压电器元件，如交流接触器、热继电器、时间继电器、按钮、行程开关等，全部引至端子排，方便接线与故障设置。

2.工业自动化控制核心：

lPLC主机：西门子S7-200 SMART CPU SR40，集成24点数字量输入/16点输出，支持以太网及RS485通信。

变频调速组件：西门子MM420变频器（0.4kW），工作电压AC380V，内置通信接口，支持多种控制模式。

人机界面组件：7英寸彩色工业触摸屏，用于学习HMI组态、数据监控及与PLC的联合调试。

3.PLC综合应用实训模块（16件套）：提供天塔之光、交通灯、机械手、传送带、电梯、多种液体混合、自动售货机等丰富实训项目，全面训练PLC逻辑编程能力。

4.实物模型实训装置（特色配置）：

l小车运动控制实训装置：包含伺服电机、丝杆、多种传感器，实现精确定位、速度控制等运动控制实训。

气动机械手实训模型：一套完整的气动搬运系统，包含多种气缸、电磁阀、传感器，可用于物料搬运的编程与调试，学习气动与电气控制结合。

5.网孔实操板：学生可自主在板上规划、安装、布线，极大锻炼电气工艺与系统集成能力。

（三）电机组件

l提供单相电容启动电动机、三相鼠笼式异步电动机（220V/380V，带速度继电器）等典型教学电机。

可完成的主要实训项目

本维修电工高级技师考核装置支持超过60个实训项目，体系完整，由浅入深。

模块一：低压电气控制线路实训

l涵盖电机直接启动、正反转、星三角降压启动、顺序控制、两地控制、能耗与反接制动等经典线路，以及C620车床、Y3150滚齿机等典型机床电路排故。

模块二：可编程控制器（PLC）技术应用

l从基本指令练习到复杂流程控制，完成交通灯、水塔水位、装配流水线、全自动洗衣机等模拟项目的编程与调试。

模块三：变频调速技术应用

l包括变频器面板操作、多段速控制、外部端子控制、模拟量调速，以及基于PLC通信的变频开环/闭环调速。

模块四：触摸屏（HMI）与通信网络技术

学习触摸屏画面设计、基本元件应用，实现PLC、触摸屏与变频器的综合通信控制，掌握工业现场人机交互与设备联调技能。

序号	名称	规格/说明
1	维修电工实训考核台架	钢木结构，带电源控制屏
2	维修电工实训考核组件（一至四）	含各类低压电器
3	PLC可编程控制器主机组件	西门子S7-200 SMART CPU SR40
4	变频器实训组件	西门子MM420，0.4kW
5	触摸屏实训组件	7英寸彩色屏
6	PLC实训模块	16种经典模拟控制对象
7	网孔实操板	用于自主安装布线
8	电机组	单相、三相异步电动机
9	实物模型	小车运动控制装置、气动机械手模型
