2026年8月18日 PLC控制实训平台,电气控制实训室设备

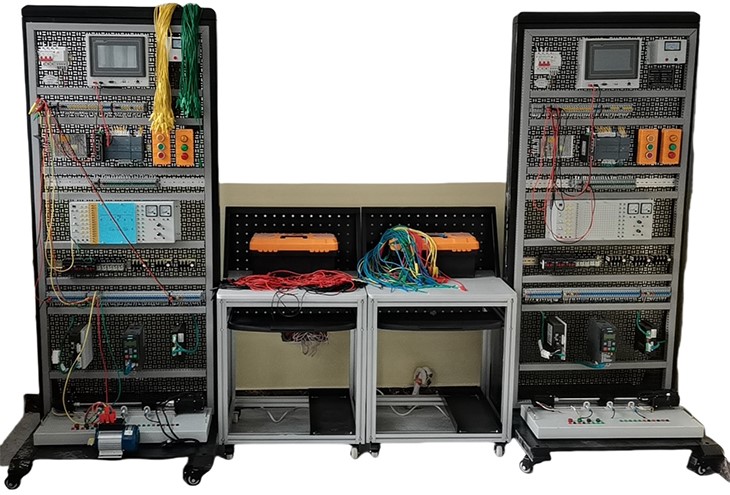

SBDQ-360HPLC控制实训平台

一、产品概述

PLC控制实训平台,电气控制实训室设备面向机电一体化、电气自动化、工业机器人、智能制造等专业，PLC控制实训装置主要开展可编程控制器编程、变频调速控制、伺服精确定位控制、步进电机驱动、人机界面组态、工业通信网络搭建等核心课程的实训教学、技能考核、竞赛集训、工程实训等一体化教学任务。

PLC控制实训设备配置贴合现代工业自动化现场技术标准，全套设备由双规格PLC主机系统、工业变频器、伺服驱动系统、步进驱动系统、MCGS组态触摸屏等核心单元组成，覆盖继电控制、PLC逻辑控制、运动控制、变频调速、人机组态、工业通信全链条实训项目，完全满足中职、高职课程教学大纲及职业技能等级考核要求。

序号	设备名称	详细参数	单位	数量
1	PLC控制实训平台	一、设备整体要求（1）设备要求采用模块化设计组合式运用的设计理念，包含PLC控制技术、触摸屏应用技术、变频调速技术、伺服驱动技术、步进驱动技术、电动拖动技术等培训及鉴定内容。（2）为确保所投设备稳定性及安全性，同时满足学校教学所需，要求所投设备的外观检查、结构检查、电源电压适应性、接线、电源输出、停止、急停、接线点、保护功能等方面须全部符合要求。二、设备技术参数要求（1）工作电源AC380V±10％50Hz，额定功率≤1.5kW。（2）设备尺寸：≥800mm×800mm×1940mm（长×宽×高）。（3）安全保护功能：漏电保护、过流保护、短路保护、接地保护。（4）提供与桌面尺寸相符的防静电胶垫。三、设备功能要求（1）设备要求以网孔架为基础实训单元，仿真企业真实环境，可开展教学实训。（2）设备要求采用单/双面实训方式，至少由电源模块、PLC与扩展模块，运动控制模块、人机交互模块、气动控制模块、传感器模块、电气元件套件以及实训配件包组成。	台	1
2	PLC主机1	PLC主机系统一：（1）通信功能：CPU支持以太网通信，支持PROFINET通信，兼容工业主流通信；（2）I/O接口：≥14xDI 24VDC；≥10xDO 24VDC；（3）供电电源：DC20.4-28.8V；（4）工作温度：0~60℃，适配实训机房环境5%；	台	1
3	PLC主机2	PLC主机系统二：（1）I/O点数：输入16点、晶体管输出16点，总32点，DC24V漏型输入；（2）运算性能：0.034μs /条，支持浮点运算，内置4轴高速脉冲输出（100kHz）；（3）存储容量：程序存储器64k步，数据寄存器80k字，可搭载485 通讯；（4）供电规格：AC100~240V交流供电，内置DC24V传感器电源（400mA）；	台	1
4	扩展模块	扩展模块一：（1）I/O配置：8入8出，数字量输入支持DC24V，响应时间≤1ms；（2）输出类型：晶体管，额定电流0.5A/点；（3）安装方式：标准35mm导轨式安装，接线方式为弹簧式端子，便于布线调试。	个	1
4	扩展模块	扩展模块二：（1）I/O 配置：DC24V 漏型输入 8 点、继电器输出 8 点；（2）输出特性：继电器触点负载 AC250V/2A，适用于电磁阀、接触器等开关负载；（3）供电需求：由 PLC 主机总线供电，无需额外外部供电，占用1个扩展槽位；（4）接线规格：端子排可拆卸，支持 0.3~1.5mm²线缆，防护等级 IP20；	个	1
5	运动控制	变频器（1）电机标准-IEC，相位数-3AC；（2）电源电压-400V，电源频率-50HZ，额定功率（IEC）-0.55KW，额定功率（NEC）-0.00hp；（3）防护等级-IP20/UL open type；	个	1
		基本操作面（1）可读取转速、电流、故障代码，修改速度、增益、点位等伺服参数；（2）支持本地手动点动运行，无需上位机即可调试电机；（3）具备参数复制、恢复出厂、故障复位快捷操作功能；	台	1
		伺服驱动器：（1）额定功率 0.1kW，单相 AC220V 供电，适配同功率无抱闸伺服电机；（2）支持脉冲、模拟量、Modbus 多种控制指令；（3）内置速度、位置、扭矩三种基础控制模式；（4）支持电子齿轮比、软启停加减速；（5）自带过流、过压、过载、编码器断线多重保护功能；	台	1
		伺服电机（1）额定功率 0.1kW，单相 220V 适配，无电磁制动结构；（2）增量式编码器反馈，实现闭环位置控制；	台	1
		开环式步进驱动器（1）脉冲方向信号输入，无需编码器，开环驱动步进电机运转；（2）DC 直流供电，具备过流、短路硬件保护；（3）支持脱机信号，可临时锁轴或释放电机轴；	台	1
		步进电机: （1）两相步进结构，匹配通用开环步进驱动器使用；（2）停机无通电时具备一定自锁力；	台	1
6	人机交互	液晶屏触摸屏（1）触摸屏≥7"TFT，分辨率≥800×480；（2）处理器≥Cortex-A7多核800MHz，四线电阻式；（3）存储设备≥128M NAND Flash；（4）电源：DC24V/30W；（5）预装MCGS组态软件；	台	1
6	人机交互	工业交换机（1）最多支持3个工业以太网的其他参与者带10/100Mbit/s非管理型交换机；（2）提供4个RJ45接口非管理接口；（3）外部提供24V DC电源，带LED诊断功能。	台	1
7	气动控制	气动控制模块包含：（1）DC24V电磁阀（含底座）5套；（2）不锈钢消声器2个；（3）不锈钢堵头3个；（4）螺纹弯头1个；（5）气动快插直通接头（规格：外径约4mm，2分螺纹）10个；（6）气动快插直通接头（规格：外径约4mm，M5内螺纹）4个；（7）气动快插直通接头（规格：接管的外径是6毫米，螺纹规格是1/4英寸）1个；（8）节流阀（规格：适用气管外径为4mm，螺纹规格为M5）4个；（9）PU气管（规格：外4mm内2.5mm）8米蓝色；（10）PU气管（规格：外4mm内2.5mm）8米橙色；（11）PU气管（规格：外4mm内2.5mm）8米透明色；（12）550W纯铜电机9L空压机1台；（13）缸径12mm行程100mm SCB尾部安装双耳环气缸（PB气缸安装支架及相应PIN与I接头）2套；（14）Φ16端台型手指气缸2个。	套	1
8	传感器单元	传感器模块包含：（1）磁性开关（3米线）6个；（2）电感式直流三线NPN常开接近开关1个；（3）电感式直流三线PNP常开接近开关1个；（4）电容式直流三线NPN常开接近开关1个；（5）电容式直流三线PNP常开接近开关1个；（6）漫反射光电NPN常开常闭开关1个；（7）漫反射光电PNP常开常闭开关1个；（8）光纤传感器（配反射M6一米线，NPN输出）1个；（9）光纤传感器（配反射M6一米线，PNP输出）1个；（10）接近开关光电开关L型安装支架（不锈钢M12支架L型）2个；（11）接近开关光电开关L型安装支架（不锈钢M18支架L型）1个；（12）磁性开关固定绑带4个。	套	1
9	电气元件	电气元件套件包含：（1）漏电保护空气开关（3P+N 63A）1个；（2）3P熔断器1个；（3）32A熔断体3个；（4）220V交流接触器4个；（5）交流接触器辅助触头（2个常开加2个常闭）4个；（6）NR2-25/Z 1.25-2A热保护继电器4个；（7）热继电器底座4个；（8）8脚24V中间继电器（带灯+底座）4套；（9）急停按钮（支持一常开一常闭）红色1个；（10）旋钮开关（自锁两档一开一闭）黑色2个；（11）24V自复位按钮带灯（一常开一常闭红、黄、蓝、绿、白）各1个；（12）AC/DC 24V指示灯（红、黄、蓝、绿）各1个；（13）AC220V指示灯（红、黄、蓝、绿）各1个；（14）AC/DC 24V蜂鸣器红色1个；（15）8孔双排220×145×80mm铸铝按钮盒1个；（16）5孔单排250×80×56mm铸铝按钮盒1个；（17）4孔单排175×80×56mm铸铝按钮盒1个；（18）行程开关2个；（19）24V 10A开关电源1个；（20）端子排50个；（21）端板1个；（22）固定式桥接件1个；（23）终端固定件2个。	套	1
10	其他	（1）导轨：316不锈钢，M4孔，外宽35mm，若干（1台设备）；用于安装所有电器元件。（2）行线槽：≥30×25/PVC，若干（1台设备）；满足导线布线工艺。（3）电源线：三相五线制插头+RVV2.5mm2电缆线，1根5米；设备供电。（4）地线排：≥2×15（7位），2个。	套	1
11	PLC实训配件包	包含PLC编程电缆、通信线、电机连接线、传感器信号线、气动管路、工具套装（螺丝刀、剥线钳、万用表等）、电源适配器等实训所需配件。	套	1
12	PLC操作台	推车式PLC操作台（1）规格≥580450960mm，框架采用标准3030+3060全阳极氧化工业铝型材组合而成；（2）安装孔位装有铝合金专用塑料保护盖，美观大方，防止人体撞伤。	套	1
