SBDQL-01电气控制综合实训考核设备
一、概述
电气控制综合实训考核设备,电气控制综合实训考核台是面向机电一体化技术、电气自动化技术、工业机器人技术、智能制造等专业建设的专业实训教学场地，电气控制综合实训考核平台主要完成电工基础、继电接触控制、PLC可编程控制、变频器调速、伺服驱动、电机拖动、电气线路检修、综合系统组态调试等核心课程的实训与技能考核工作。电气控制综合实训考核平台可实现学生实操技能训练、课程实训教学、职业技能等级考核、电工上岗证考前实训、技能大赛集训等功能。通过真实工业级电气元器件模拟工厂现场电气控制工况，让学生掌握电气原理图识读、线路规范布线、设备调试运行、电气故障诊断与维修的岗位实操能力，衔接企业自动化生产线电气运维、设备安装调试、电路检修等就业岗位需求，兼顾日常教学、实训演练、技能考核、竞赛集训四大使用功能。电气控制综合实训考核装置,电气控制综合实训考核设备吸收了国内国外先进教学仪器的优点，充分考虑了实训室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实训中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实训装置上装有实训操作网板，布线调试使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实训、故障分析等技能训练的需要。

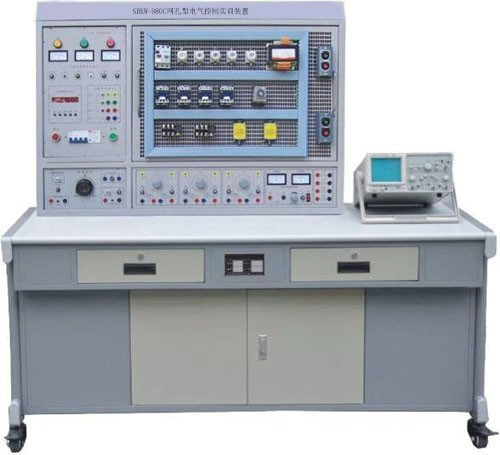

实物图
正面 电源控制屏+网孔板 侧面 反面 电源控制屏+两工位机床
二、特点
1.电气控制线路或电子线路实训元器件都装在作为挂板的网孔板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性；
2.操作台只需三相四线的交流电源即可投入使用，占地面积小、节约用房、减少基建投资；
3.技能培训用的控制线路和配套的小电机经特殊设计，可模拟工厂各类电机的电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求；
4.设有电压型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护保护功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有智能电源管理器。
三、技术指标及要求:
1.控制台采用立式双面结构，骨架由铝型材制作、钣金支撑条、福马轮及附件等组成；并装有刹车系统。
一面设置网孔板，开展维修电工实训，
一面设置机床维修挂板，开展机床维修实训，方便更换。
2.输出交流电源：三相四线380V、单相220V，
3.输入功率：≥1.5KW
4.直流电源：
（1）DC24V/5A，DC±12V带短路保护及自动恢复功能；
（2）提供一路0.0～30V/1.5A可调稳压电源，从0V起调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
5.两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。
6.电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计。
7.外形尺寸：≥870mm×730mm×1770mm
四、实训项目
1.电工基本技能训练
①安全用电常识：
②常用电工工具及电工材料（通用电工工具的使用与维护、常用导线联接工艺）
③登高技能训练：
④常用电工仪表的使用
⑤室内照明线路安装（电器照明基本元器件、白炽灯和荧光灯照明线路安装、配电板的安装、内线安装及墙面明线走线安装等）
⑥电机与变压器（小型变压器的简单测试及同极性端判断、三相交流异步电动机的拆卸与组装）
2.电力拖动控制线路技能训练
（1）三相异步电动机手动正转控制电路的安装与调试
（2）三相异步电动机点动正转控制电路的安装与调试
（3）三相异步电动机自锁正转控制电路的安装与调试
（4）三相异步电动机连续与点动混合正转控制电路的安装与调试
（5）三相异步电动机顺序控制电路的安装与调试
（6）三相异步电动机多地控制电路的安装与调试
（7）三相异步电动机正反转控制电路的安装与调试
（8）三相异步电动机位置控制电路的安装与调试
（9）三相异步电动机自动往返控制电路的安装与调试
（10）按钮切换星三角降压启动控制电路的安装与调试
（11）时间继电器自动控制星角降压启动控制电路的安装与调试
（12）三相异步电动机反接制动控制电路的安装与调试
（13）三相异步电动机能耗制动控制电路的安装与调试
（14）三相异步电动机调速制动控制电路的安装与调试
3.机床电路排故技能考核
（1）CA6140车床电气控制线路故障的排除（不少于16个故障点）
（2）X62W万能铣床电气控制线路故障的排除（不少于16个故障点）
4.PLC实训、变频器综合实训
（1）PLC 控制电动机点动和自锁控制
（2）PLC 控制电动机手动正反转控制
（3）PLC 控制电动机带延时正反转控制
（4）PLC 控制电动机带限位自动往返运动控制
（5）PLC 控制电动机两地启动停止控制
（6）PLC 控制电动机顺序控制实训
（7）PLC 控制电动机反接制动
（8）PLC 控制电动机星/三角启动自动控制实训
（9）PLC 控制电动机星/三角启动手动控制
5.变频器的基本操作和参数设置
（1）三相异步电动机的变频器调速-面板控制
（2）三相异步电动机的变频器正反转控制-外部端子点动控制
（3）三相异步电动机的变频器复合控制-面板与外部端子点动控制
（4）变频器三段速度控制
（5）变频器七段速度控制
（6）变频器十五段速度控制
（7）变频器外部电压开环调速
（8）变频器三段速调速
（9）变频器七段速调速
（10）变频器十五段速调速
（11）变频器控制电机正反转
6.数电模电实验内容
（1）基础实验
实验一、晶体管共射极放大器实验
实验二、晶体管共集电极放大器实验
实验三、结型场效应管共源放大器实验
实验四、晶体管两级负反馈放大器实验
实验五、直流稳压电源实验
实验六、OTL集成功率放大器实验
实验七、OTL分立功率放大器实验
实验八、差分放大器实验
实验九、积分、微分、指数、对数运算实验
实验十、比例放大、加减法、比较器运算实验
实验十一、低通、高通、带通、带阻有源滤波器实验
实验十二、RC振荡器实验
实验十三、三角波、方波输出实验
实验十四、门电路电参数的测试
实验十五、CMOS门电路测试
实验十六、门电路逻辑功能及测试实验五组合逻辑电路（半加器全加器及逻辑运算）
实验十七、触发器（一）R-S，D，J-K
实验十八、三态输出触发器及锁存器实验
实验十九、时序电路测试及研究
实验二十、集成计数器及寄存器
实验二十一、译码管和数据选择器
实验二十二、波形产生及单稳态触发器
实验二十三、时序电路应用
（2）设计型实验
实验一、晶体管共射极放大器实验（偏置电压、放大位数可设置）
实验二、晶体管两级负反馈放大器实验（偏置电压、放大位数可设置）
实验三、差分放大器实验（可设置）
实验四、集成运算放大器实验（可设置）
（3）系统综合实验
实验一、前置放大、有源滤波、功率放大、音响综合实验
实验二、波形发生器综合实验
五、设备配置清单
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
实训平台 |
铝合金框架 |
套 |
1 |
|
2 |
导线挂架 |
|
套 |
2 |
|
3 |
工具挂架 |
|
套 |
2 |
|
4 |
折叠看板 |
|
套 |
2 |
|
5 |
电气元器件 |
见清单 |
套 |
1 |
|
6 |
CA6140车床排故挂箱 |
|
套 |
1 |
|
8 |
X62W万能铣床排故挂箱 |
|
套 |
1 |
|
10 |
电工电子基础模块 |
整流、滤波、单双管放大、晶闸管调光调压、数字逻辑电路单元，配套测试端子 |
套 |
1 |
|
11 |
电子实验系统 |
附件1 |
套 |
1 |
|
12 |
实训导线 |
|
套 |
1 |
|
13 |
使用说明书 |
|
本 |
1 |
|
14 |
电机 |
380V/180W |
台 |
2 |
|
15 |
电机 |
380V/180W 带离心开关 |
台 |
2 |
|
16 |
电机 |
380V/180W双速 |
台 |
1 |
|
17 |
直流电机 |
50W |
台 |
1 |
|
18 |
直流调速器 |
|
台 |
1 |
|
19 |
PLC |
FX3U-48MR |
台 |
1 |
|
20 |
变频器 |
FR-D720S |
台 |
1 |
|
21 |
编程电缆 |
USB-FXSC09 |
条 |
1 |
|
|
开关电源 |
DC24V 5A |
台 |
1 |
六、电气元器件配置清单
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
交流接触器 |
CJX2-0910 AC220V |
个 |
4 |
|
2 |
时间继电器及座 |
JSZ3A-B JSZ3F-B AC220V各1 |
个 |
2 |
|
3 |
热继电器 |
NR4-63 1-1.6A |
个 |
2 |
|
4 |
变压器 |
220/24V 50W |
个 |
1 |
|
5 |
电阻 |
75Ω/75W |
个 |
3 |
|
6 |
电阻 |
10Ω/25W |
个 |
1 |
|
7 |
按钮开关盒 |
LA4-3H |
个 |
2 |
|
8 |
端子排 |
TB25系列 |
组 |
10 |
|
9 |
电容 |
启动电容 |
个 |
1 |
|
10 |
日光灯管 |
10W |
个 |
1 |
|
11 |
日光灯座 |
|
个 |
1 |
|
12 |
启辉器及启辉器座 |
|
个 |
1 |
|
13 |
镇流器 |
10W |
个 |
1 |
|
14 |
灯座 |
86型 E27 |
个 |
2 |
|
15 |
墙壁开关 |
单位双控含底盒 |
个 |
4 |
|
16 |
白炽灯泡 |
E27 15W |
个 |
2 |
|
17 |
倒顺开关 |
KO3-15 |
个 |
1 |
|
18 |
低压断路器 |
DZ108-20 0.63-1A |
个 |
1 |
|
19 |
螺旋式保险座 |
RL1-15 含熔丝 |
个 |
2 |
|
20 |
直插式保险座 |
RT28-32X 3P 含熔丝 |
个 |
1 |
|
21 |
直插式保险座 |
RT28-32X 1P 含熔丝 |
个 |
2 |
|
22 |
C端子导轨 |
C45 |
套 |
1 |
|
23 |
行程开关 |
LX19-001 |
个 |
2 |
|
24 |
行程开关 |
LX19-222 |
个 |
2 |
|
25 |
线槽 |
|
米 |
6 |
|
26 |
配套螺丝 |
|
批 |
1 |
附件1：模拟、数字电子技术实验系统
一、产品简介
模拟、数字电子技术实验系统是结合模拟、数字电路两门课程的实验教学特点，与众院校一线老师的宝贵建议而设计出来的。
实验系统弃用传统的箱式平台结构，采用完全独立的模块化设计，根据实验课程取用实验模块；实验内容丰富、既可在现有经典电路上测试验证电路原理，也可完全自行设计搭试电路测试验证；每个实验电路相对独立、电路结构清晰明了，重点参数开放并可测量调节。针对基础实验设备的高频率使用，易损坏的现象，结合实际教学时的实验侧重点，采用了多种电路封装形式、加强保护措施、不易坏，坏了易更换设计思路。
每套实验模块配备有模块、电源模块、信号连接线的保存箱，外观精巧，占用空间小，便于实验时管理。
二、技术指标
1、采用全模块化设计，外观精巧，使用便捷、维护更灵活。
2、采用外置DC±12V电源供电，多种电源接口，方便使用；电源电路带有滤波器、短路过载保护功能；
3、采用外置低压交流电源供电，进行电源类实验，避免在实验电路板集成笨重的变压器，占用电路板空间；也避免了让学生直接接触到AC220V电压，实验过程更安全；
4、配备直插件搭试实验模块，在完成经典电路调试测量后，可搭试实验拓展电路或考题电路。实验内容丰富，形式多样，优化了实验时间开销，让学生可以灵活高效的达到实验目标。
5、电路的输入输出点均采用了便于示波器/信号源标准探头、夹子线探头连接的拱形测试针，电路中间的电压值测试点均采用了便于万用表笔测试的孔针。
6、采用通孔型K2A33连接插孔和2mm灯笼测试线，易拔插，连接可靠。
7、采用大个儿长寿命金属手柄电位器，调节方便，稳定耐用。
8、实验板包含有下述实验电路：
模拟实验电路：
1、模拟实验电路模块
晶体管共射极放大电路
晶体管共集电极放大电路
场效应管共源极放大电路
2、模拟实验电路模块
晶体管两级负反馈放大电路
OTL分立件功率放大器电路
OTL集成功率放大器电路
喇叭功放电路：
3、模拟实验电路模块
差分放大器电路
RC桥式正弦波振荡器电路
直流稳压电源电路
三角波、方波发生器电路
4、模拟实验电路模块
同相比例运算电路
电压跟随电路
反相比例运算电路
反相加法运算电路
减法运算电路
积分运算电路
比较器电路
二阶低通滤波器电路
二阶高通滤波器电路
二阶带通滤波器电路
二阶带阻滤波器电路
可调直流电平输出电路
5、（电路搭试模块）：模拟实验电路模块
直流电源供给区
经典的面包板电路搭试区
直观新颖的分立器件电路搭试区
K2A33插孔(2mm)与面包板插孔转接单元
电位器区
1、2：数字实验电路
电源供给电路
信号源电路：
多路时钟信号源（1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ）等单元。
两方波10HZ至10KHZ连续可调单元。
两路正向/反向单脉冲触发单元。
三态逻辑笔单元：
三个DIP14芯片锁紧座单元。
六个DIP16芯片锁紧座单元。
两个DIP20芯片锁紧座单元。
4位时钟数码管BCD译码共阴极驱动电路单元：
蜂鸣器驱动单元
16路LED二极管驱动电路单元：
16路电平状态输出电路：
CPLD（EPM570）可编程数字逻辑电路单元
