SBZRT16型机械制图模型柜
一、概述
《机械制图》示教陈列柜是适用于全日制普通中专、职工中学、电视中专、职业高中机械类专业的制图教学，亦可供其它相近专业使用或参考。为突出培养学生画图能力和看图能力这条主线，对机械专业学生理论学习，使用范围增强认识，加深理解，本陈列柜是一套提高教学质量的理想设备。
二、技术规格：
1、本陈列柜共分一十六个单体陈列柜组成，陈列柜体外形尺寸：1200×400×1900mm（长×宽×高）
2、柜体采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中温磷化喷塑制作，柜体刚性好。板面附有必要的图表和文字说明，外形美观大方，经久耐用。
4、柜顶部装有照明日光灯，柜底装有万向轮，方便移动，符合人机工程要求。
5、模型材料采用亚克力有机板与工程塑料制造；

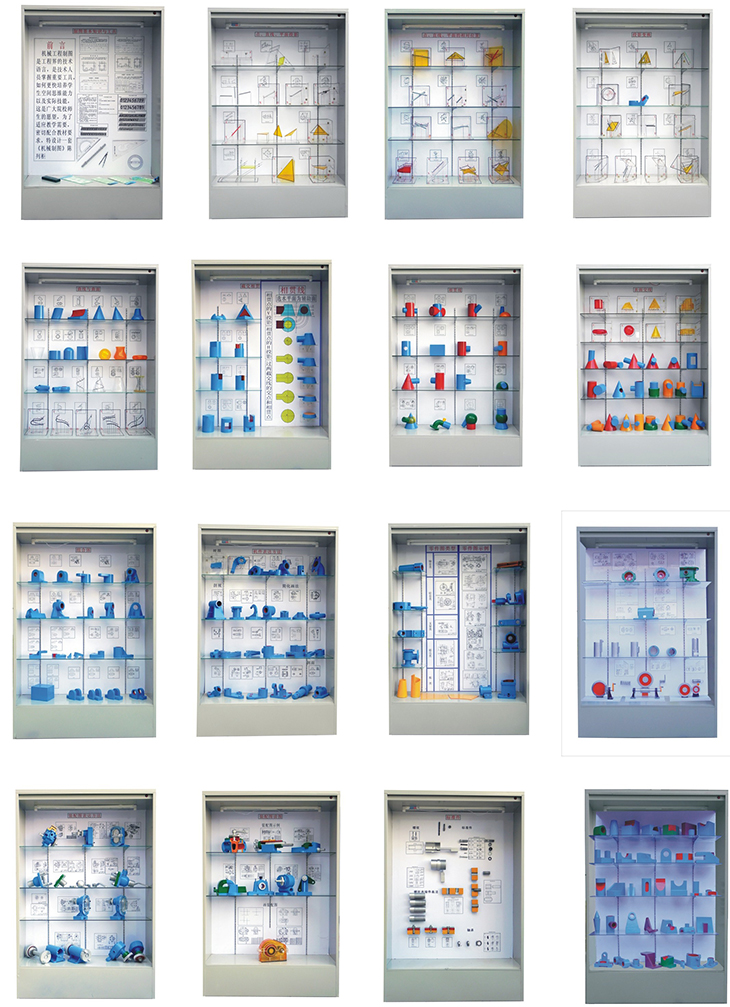

三、配置如下
|
序号与名称 |
陈列柜内容 |
|
第一柜：制图基本知识与工具 |
1、罗马数字示列 2、阿拉伯数字示例 3、拉丁字母示例 4、标题栏、明细栏 5、比例 6、字体（GB-T 14691—93）基本要求 7、长仿宋体汉字示例 8、图纸幅面和尺寸 9、图框格式 10、三角尺 11、三棱比例尺 12、圆形量角器 13、多功能模板 14、圆规 |
|
第二柜：点、直线、平面投影 |
1、点的三面投影 2、一般位置直线的三面投影 3、线段实长和倾角α 4、垂面侧 5、水平面 6、斜投影与正投影 7、直线的迹点 8、平面投影的特性 9、迹线平面 10、中心投影法 11、点在直线上的投影特性 12、线段的投影特征 13、四个分角中点的投影 |
|
第三柜：点、直线、平面的相对位置 |
1、直角投影定理 2、相交两直线的投影 3、利用投影的积聚性求直线与平面的贯穿点 4、用辅助面法求直线与平面的贯穿点 5、利用投影的积聚性求两平面的交线 6、平面迹线作法 7、正垂面上圆的投影 8、立体表面上的直线和投影的相对位置分析 9、交叉两直线的投影` 10、相交两直线的投影特征 11、用辅助线法求直线与平面的贯穿点 12、求两个一般位置平面的交线 13、平行两直线的投影 |
|
第四柜：投影变换 |
1、投影变换的两种基本方法(换面法) 2、投影变换的两种基本方法(旋转法) 3、点绕正垂轴旋转 4、一般位置直线变换为新投影面垂直线 5、将一般位置直线旋转成投影面平行线 6、一般位置直线变换为新投影面的平行线 7、一般位置平面变换为新投影面平行面 8、一般位置平面变换为新投影面垂直面 9、将正垂面变换成投影面平行面 10、点的二次换面 11、投影面平行线变为投影面垂直线 12、求A点到P平面的距离及A点对P平面所作垂线的垂直K 13、用二次换面法画组合体视图 |
|
第五柜：曲线与曲面 |
1、曲面立体的两面投影示例（斜置的圆柱） 2、曲面立体的两面投影示例（斜圆柱） 3、部分圆环的截交线 4、曲面立体的两面投影示例（左上角有四分之一圆柱槽的四棱柱） 5、曲面立体的两面投影示例（斜置的圆锥） 6、曲面立体的两面投影示例（斜圆锥） 7、曲面立体的两面投影示例（上下倒置的圆台） 8、曲面立体的两面投影示例（有半个圆台槽的半圆柱） 9、曲面立体的两面投影示例（有半球槽的圆柱体） 10、曲面立体的两面投影示例（组合回转体示例一） 11、曲面立体的两面投影示例（组合回转体示例二） 12、连杆头部的截交线 13、铅垂面堆切圆球的截交线投影 14、曲线形成 15、空间曲线 16、回转曲面的形成及投影 17、锥面 18、柱状面 19、锥状面 20、圆柱螺旋线 21、圆锥螺旋线 22、单叶双曲回转面 23、圆环面的形成 24、顶针的截交线 |
|
第六柜：截交相贯 |
1、半圆球切槽的投影 2、缺口三棱锥 3、圆柱开槽的投影 4、开槽空心圆柱的投影 5、求截交线2件 6、镗刀杆头部的投影 7、接头投影 8、千斤顶盖投影 9、相惯线的剖面5件 |
|
第七柜：相贯线 |
1、正交两圆柱相贯线 2、正交两圆柱相贯线 3、用球面法求圆柱与圆锥的相贯线 4、两正交圆柱的相贯线 5、圆柱上钻孔及两圆柱孔的相贯线 6、圆柱上钻孔及两圆柱孔的相贯线 7、两偏交圆柱的相贯线 8、圆锥台和半圆球的相贯线 9、圆柱和圆锥正交的相贯线 10、斜交两圆柱的相贯线 11、圆柱与圆锥正交 12、作轴线不相交、直径不相等的两圆柱的相贯线 13、圆柱与半圆球相交 14、相贯线的特殊情况2件 15、圆柱、圆台和圆球的相贯线 |
|
第八柜：表面交线 |
1、圆柱的投影与表面上取点 2、圆锥的投影与表面上取点 3、六棱柱的投影与表面上求点 4、形体中面的分析 5、圆球投影和表面上取点 6、圆环投影与表面上的取点 7、专用垫圈的投影 8、五棱锥的投影与表面上的求点 9、表面交线模型22件 |
|
第九柜：组合体 |
1、组合体的组合方式 2、外表面共面与不共面 3、内表面共面与不共面 4、外表面相切 5、内表面相切 6、平面与曲面表面相交 7、两曲面相交 8、轴承座及其形体分析 9、垫块 10、几个视图联系起来看 11、支架 12、压板 13、构形设计力求新颖 14、叠加构成的组合体 15、圆柱挖切构成的组合体 16、综合构成的组合体 |
|
第十柜：机件表达方法 |
1、基本投影面 2、局部视图 3、对称物体局部视图 4、斜视图 5、剖视图 6、全剖视图 7、半剖视图（一） 8、半剖视图（二） 9、局部剖视图 10、单一斜剖切面 11、阶梯剖的全剖视图 12、阶梯剖的半剖视图 13、阶梯剖的局部剖视图 14、两个相交的剖切面 15、旋转剖视产生不完整要素的情况 16、复合剖 17、用断面表达轴和键槽等结构 18、剖切断面分离时断面图 19、两相交剖切平面剖出的移出断面图 20、相同结构的画法 21、多孔结构的画法 22、肋、孔的简化画法（2件） 23、法兰盘上均布孔的简化画法 24、椭圆的简化画法 |
|
第十一柜：零件图 |
1、柱塞套 2、泵轴 3、端盖 4、托架 5、箱体 6、蜗轮减速箱体 7、阀体 8、法兰盘 9、圆锥管 10、缸体 11、手轮 12、轴架 13、支架 14、车床尾座空心套\盘 |
|
第十二柜：零件图、齿轮、键、弹簧 |
1、直齿圆柱齿轮传动 2、圆锥齿轮传动 3、蜗杆蜗轮传动 4、渐开线花键联接画法 5、普通平键 6、半圆键 7、圆柱销 8、圆锥销 9、开口销 10、压缩弹簧 11、拉伸弹簧 12、扭转弹簧 |
|
第十三柜：装配图表达方法 |
1、球阀（2件） 2、机油泵 3、齿轮油泵（2件） 4、铣刀头（2件） 5、油泵1（2件） 6、油泵2（2件） |
|
第十四柜：装配图读图 |
1、滑动轴承 2、齿轮泵 3、旋塞 4、杠杆 5、微动机构 6、机用虎钳 7、台虎钳 8、减速器 |
|
第十五柜：标准件 |
1、加工内螺纹 2、螺纹联接的画法 3、螺栓联接 4、螺钉联接 5、双头螺柱联接 6、六角头螺栓 7、双头螺柱 8、开槽圆柱头螺钉 9、开槽沉头螺钉 10、开槽盘头螺钉 11、开槽平端紧定螺钉 12、Ⅰ型六角螺母 13、平垫圈 14、弹簧垫圈 |
|
第十六柜：习题模型 |
共： 30件（包括；支座、相贯线、轴承座等） |
注：柜上玻璃属易碎品，由需方单位自配；
