SBSJ-18型机械设计（零部件）陈列柜 （铝合金模型）
一、概述：
机械设计零件陈列柜，是根据机械设计（零件）课程基本要求设计制造的实验设备。陈列柜通过机械零件模型或实物，配合相应的图文资料，形象地展示与解说机械设计的基本知识，加强学生对通用机械零件的类型、结构特点及其设计的感性认知，为进一步学习机械设计奠定基础。
二、技术规格：

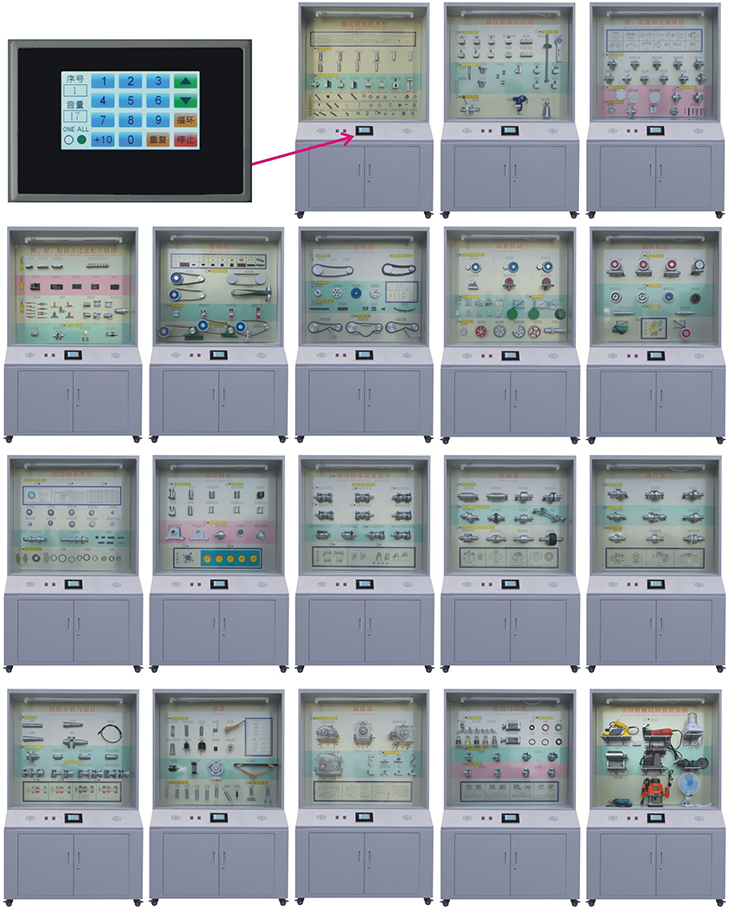

（1）全套陈列柜由18个单体陈列柜组成，陈列柜体外形尺寸：1200×530×1900㎜；尺度比例设计符合人机工程要求；
（2）陈列柜体采用1.0mm冷轧钢板喷塑制作，柜体刚性好，外形美观大方；柜内陈列面板为超豪华铝塑夹层板，承载性好；
（3）柜内上部印有中英文陈列柜名称，方便识别；
（4）柜顶部罩板内装有照明日光灯，符合人机工程要求；
（5）柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。
（6）柜背设有对开门，有利维护设备和方便维修。
（7）柜底装有万向轮，方便移动。
（8）电动模型采用微电机用单片机驱动
（9）控制采用4.2寸液晶触摸屏控制和遥控控制自动运行讲解、可顺序循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
（10）模型材料采用实物、有机玻璃与工程塑料制作。
三、本陈列柜具有如下特点：
（1）设计理念先进。该陈列柜根据机械基础课程教学改革的需要，按照"塑造实物教材、营造实践环境和促进学生自主认知的基本理念进行优化设计，使"知识、认知、思考"三元一体，支持课程认识实验的开设，促进精品课程建设。
（2）展示内容全面。该陈列柜以国家级规划教材为依据，对机械设计课程内容进行较全面的展示，包括机械联接、机械传动、轴系零部件、润滑与密封等，提供内容丰富的机械设计知识。对不同版本的同名教材具有兼容性；
（3）制作工艺先进。该陈列柜根据国家机械标准和陈列柜企业标准进行设计制造，制作工艺先进，产品质量稳定，性能可靠，使用寿命长；
（4）进行绿色设计。该陈列柜采用环保材料制造，机械运转无噪声；用电安全；进行宜人化设计；能够适应现代绿色实验室的要求。
|
序号 |
陈列柜陈列内容明细 |
|
1、螺纹联接的类型 |
A、螺纹的类型（10种） 粗牙普通螺纹 细牙普通螺纹 圆柱管螺纹 圆锥螺纹 圆锥管螺纹 矩形螺纹 梯形纹锯齿形螺纹 左、右旋螺纹 B、基本类型、主要参数图片 C、螺纹联接基本类型（8种） 普通螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接 吊环螺钉联接、T型槽螺钉联接、地脚螺钉联接、配合螺栓联接 标准联接件（24件）照片上（27件） 六角头螺栓、螺栓、螺钉、紧定螺钉、自攻螺丝、六角螺母、圆螺母、止动垫圈、斜面垫片、垫圈 |
|
2、螺纹联接的应用 |
A、螺纹联接应用（3件） 开合螺母、虎钳（实物）、螺旋起重器 B、螺纹联接防松（10件） 对顶螺母、自锁螺母、弹簧垫圈、开口销与开槽螺母、止动垫圈、垫片、串连钢丝、串连钢丝(错误)、冲点、端铆 C、螺纹联接预紧（2件） 测力矩扳手定力矩扳 D、提高强度措施（12件） 均载螺母结构、球面垫圈、腰杆状螺栓、空心螺栓、悬置螺母、汽缸密封元件：软垫片密封、密封环密封、弹簧垫圈、腰环螺栓联接 |
|
3、键、花键和无键联接 |
A、键联接类型（11件）及图片（细齿花键） 普通平键联接：圆头平键、方头平键、半圆头平键 导向平键联接、滑键联接、半圆键联接 楔键联接：圆头楔键、方头楔键、钩头楔键 切向键联接 B、花键联接类型（3件） 矩形花键联接 渐开线花键联接 三角形花键联接 C、无键联接类型（2件） 型面联接（一） 型面联接（二） D、销联接类型（10件） 安全销、联接销、螺杆圆锥销（端部带螺纹的圆锥销）、开尾圆锥销 销类零件（标准件）（圆柱销、圆锥销、螺尾圆锥销、内螺纹圆锥销、槽销、开口销） |
|
4、铆、焊、胶接和过盈配合联接 |
A、铆接（10件） 搭接缝、单盖板对接缝、双盖板对接缝、常用的铆钉在铆接后的型式 焊接（5件） 正接填角焊缝、搭接填角焊缝、对接焊缝、塞焊缝、边缘焊缝 C、胶接（15件） 板件接头、圆柱形接头、角接头、锥形及盲孔接头 D、过盈配合联接（4件） 压配合联接、压配合构件的结构、曲轴压配合组装件、齿轮压配合联接 |
|
5、带传动 |
A、带传动类型（4件） 平带传动 V带传动 同步带传动 交错轴传动 B、带的类型（9件） O,A,B,C,D同步、平皮带，V型接头，多楔带 C、带轮结构（4件） 实心式V带带轮 腹板式V带带轮 孔板式V带带轮 轮辐式V带带轮 D、张紧装置（3件） 定期张紧、自重式自动张紧、张紧轮张紧 |
|
6、链传动 |
A、链传动组成（1件） 链条、主动链轮、从动链轮 B、链传动运动特性 多边形效应模型 C、链轮结构（4件） 整体式链轮、 孔板式链轮、齿圈焊接式链轮、 齿圈螺钉联接式链轮 D、传动链类型（4件） 单列滚子链 双列滚子链 齿形链 E、链传动张紧装置（3件） 张紧轮定期调整、张紧轮自动张紧、压板和托板张紧 |
|
7、齿轮传动 |
A、齿轮传动基本类型（6件） 直齿轮传动、 斜齿轮传动、 人字齿轮传动、齿轮齿条传动、 直齿圆锥齿轮传动、曲齿锥齿轮传动 B、轮齿失效形式（5种） 齿面点蚀、轮齿折断、齿面胶合、齿面磨损、塑性变形 C、轮齿受力分析（3件） 直齿轮传动受力分析 斜齿轮传动受力分析 锥齿轮传动受力分析 D、齿轮结构（5件） 齿轮轴 实心式齿轮 腹板式结构 加筋腹板式结构 轮辐式齿轮 |
|
8、蜗杆传动 |
A、蜗杆传动类型（3件） 普通圆柱蜗杆传动 圆弧面蜗杆传动 锥蜗杆传动 多头蜗杆 B、蜗轮结构（4件） 齿圈式蜗轮、整体浇铸式蜗轮、螺栓联接式蜗轮、拼铸式蜗轮 C、蜗杆结构（2件） 有退刀槽蜗杆、无退刀槽蜗杆 D、受力分析（2件） 蜗轮受力分析、蜗杆受力分析 |
|
9、滚动轴承类型 |
A、滚动轴承主要类型（10件） 调心球轴承、调心滚子轴承、圆锥滚子轴承、单向推力球轴承、双向推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承。 B、轴承代号表 C、直径与宽度系列对比（2件） 直径系列的对比 宽度系列的对比 D、滚动轴承结构 轴承结构实物、外圈、滚动体、保持架、内圈 |
|
10、滑动轴承 |
A、向心滑动轴承（5件） 对开式滑动轴承、整体式滑动轴承、多油楔轴承、带轴套滑动轴承、可倾轴瓦轴承 B、推动滑动轴承（4件） 实心式、单环式、空心式、多环式 C、轴瓦结构（3件） 整体式、剖分式、双金属轴瓦 D、动压轴承工作情况（图） |
|
11、滚动轴承装置设计 |
A、轴承紧固（图） B、轴承装置典型结构（6件） 直齿轮轴承部件、斜齿轮轴承部件、小圆锥齿轮轴承部件（正、反装）、蜗杆轴承部件（两端固定）、蜗杆轴承部件（一端固定一端游动）、人字齿轮轴承部件 C、轴承预紧（图） |
|
12、联轴器 |
A、刚性联轴器（2件） 套筒式联轴器 凸缘式联轴器 B、无弹性元件挠性联轴器（4件） 十字滑块联轴器、双万向联轴器、齿轮联轴器、链轮式联轴器 C、非金属弹性元件挠性联轴器（4件） 轮胎联轴器、星形弹性联轴器、梅花型联轴器、弹性套柱销联轴器 |
|
13、离合器 |
A、机械操纵离合器（5件） 牙嵌离合器、齿形离合器、单盘摩擦离合器、多盘摩擦离合器、圆锥摩擦离合器 B、自动离合器（3件） 超越离合器、闸块式离心离合器、滚珠安全离合器 |
|
14、轴的分析与设计 |
A、轴的类型（5件） 光轴、阶梯轴、空心轴、曲轴、钢丝软轴 B、轴上零件定位（4件） 套筒圆螺母压紧、紧定螺钉固定、弹簧挡圈定位、圆锥形轴端定位 C、轴的结构设计（4件） 一、二、三步的模型 |
|
15、弹簧 |
A、弹簧类型（10类） 变节距压缩弹簧、圆截面压缩弹簧、拉伸弹簧、扭转弹簧 单耳板簧 圆锥螺旋弹簧、碟形弹簧、平面涡巻弹簧、环形弹簧、橡皮弹簧 B、弹簧分类图 C、弹簧应用示例（4件） 碟形弹簧、 钟表发条弹簧 、 汽车减震弹簧、组合压缩弹簧 D、圆柱螺旋弹簧（8件） LⅠ型、LⅡ型、LⅢ型、LⅣ型、LⅤ型、LⅥ型、LⅦ型、LⅧ型（共8个实物） E、其他类型弹簧（4件） NⅠ型、NⅡ型、 NⅢ型、 NⅣ型 |
|
16、减速器 |
A、减速器类型与结构（4台） 单级园柱齿轮减速器、单级园锥齿轮减速器、单级蜗杆蜗轮减速器、双级园柱齿轮减速器 B、减速器附件（8件） 起重耳钩、油标、吊环、起盖螺钉、销、通气器、螺塞、规视孔及视孔盖 C、附件表 |
|
17、润滑与密封 |
A、润滑用油杯（5件） 直通式压注油杯、旋盖式油杯、压配式压注油杯、弹簧盖式油杯、针阀式玻璃油杯 B、密封应用（2件） O形密封圈应用、Y形密封圈 C、标准密封件（6件） O形密封圈、J形密封圈、U形密封圈、YX孔用密封圈、YX轴用密封圈、防尘圈密封 D、接触式密封（4件） 毡圈油封、唇形密封圈密封、橡胶密封 E、非接触式密封（3件 ） 隙缝密封、密封环密封、曲路密封 |
|
18、小型机械结构设计实例 |
A、小型机械（9台） 电动剪刀、电刨、榨汁机、家用压面机、粉碎机、台扇、雕刻机、角磨机、手电钻 |
注：柜上玻璃属易碎品，由需方单位自配；
